■ 傾斜角検出器 形名一覧・外形寸法図
●形名一覧
●傾斜角検出器
|
|
●取扱い上の注意
●取付は指定方向に水平に取付けてください。
●取付け後、零位置の微調整を行う場合は第4図に示すように可変
抵抗器（3kΩ）を用いてください。零位置の微調整が不要の場合は
接続は不要となります。
●検出器の電源電圧と出力の関係は第1図に示すように電源の
約1/2の電位となっていますので、出力を増幅器等で増幅される
場合の電源は別電源をご用意ください。（第5図参照） |

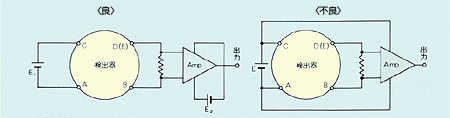

●電源接続方法（第5図）
|

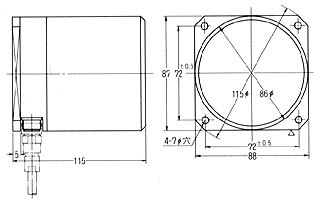

●外形図
 |
●ケース材質
アルミニウム合金鋳物 |
|
●接続ケーブル
|
|
|
|
|
