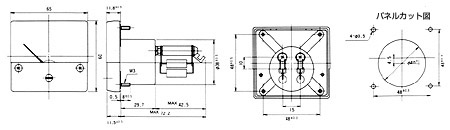

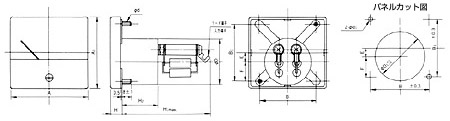

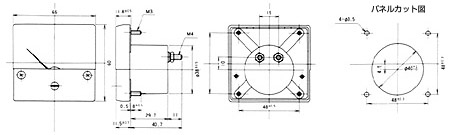

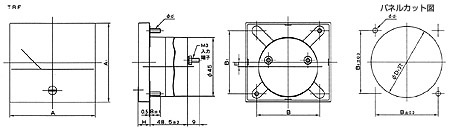

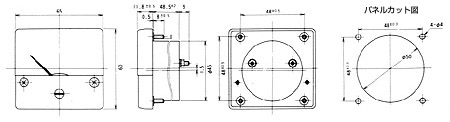

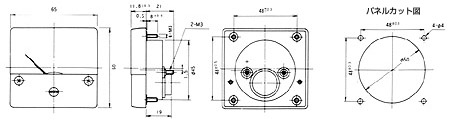

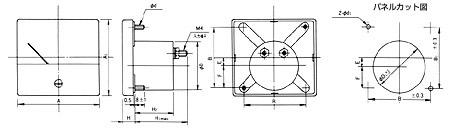

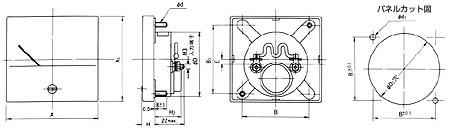

[TR□-45□, 50□, 55□外形寸法図]　（単位：mm） 　　　注：取付用、端子用ナット及びワッシャ類は添付されます。 図面をクリックすると拡大します。 ●直流電流計・電圧計／TRM-45・50・55 ●交流電流計・電圧計／TRR-45・50・55 ●電力計・力率計（トランスデューサ形）／TRC-45・50・55(W1,W3,V3,PF3) 　　*トランスデューサは別置 ●周波数計（トランスデューサ形）／TRC-45F　*トランスデューサは別置 ●直流電流計（分流器背負）／TRM-45・50・55 ●周波数計（内蔵トランスデューサ形）／TRC-50F・55F 形名 A A1 B B1 H H2 φD φD1 φd φd1 E TR□-45□ 45 42 32 32 9 20 38 39 M2.3 2.8 0 TR□-50□ 50 48 38 38 9.5 19.8 45 46 M3 3.5 0 TR□-55□ 55 50 38 38 9 20 45 47 M3 3.5 0 ●交流電流計（可動鉄片形）／TRS-45H・50H・55H 形名 A A1 B B1 φD φD1 E F H H1 H2 φd φd1 TRS-45H 45 42 32 32 38 39 0 16 9.5 41.4 30.4 M2.3 φ2.8 TRS-50H 50 48 38 38 38 39 3.5 15.5 9.5 41.4 30.4 M3 φ3.5 TRS-55H 55 50 38 38 38 40 4 15.5 9.5 41.4 30.4 M3 φ3.5 ●交流電圧計（可動鉄片形）／TRS-45H・50H・55H 形名 A A1 B B1 φD φD1 E F H H1 H2 φd φd1 TRS-45H 45 42 32 32 38 39 0 16 9.5 72.9 30.4 M2.3 φ2.8 TRS-50H 50 48 38 38 38 39 3.5 15.5 9.5 72.9 30.4 M3 φ3.5 TRS-55H 55 50 38 38 38 40 4 15.5 9.5 72.9 30.4 M3 φ3.5 　[TR□-65C□外形寸法図]　（単位：mm） 　　　注：取付用、端子用ナット及びワッシャ類は添付されます。 ●直流電流計・電圧計／TRM-65C ●交流電流計・電圧計／TRR-65C ●電力計・力率計（トランスデューサ形）／TRC-65C(W1,W3,V3,PF3） 　　*トランスデューサは別置 ●交流電流計（可動鉄片形）／TRS-65C ●交流電圧計（可動鉄片形）／TRS-65C ●周波数計（内蔵トランスデューサ形）／TRC-65CF
